ニプラ

「ニプラ」とは被削材に黄銅(真鍮)・ステンレス材を使用した、金型温調用継手又は流体継手用のニップル・ジョイントプラグ等の名称です。 水・蒸気・オイル・エアーに対応しています。また、ジョイントプラグ等は、幅広いソケット製品に対応しています。

ニプラカタログダウンロードはこちらから

【ニプラ 六角レンチで取り付けの様子】

ニプラの特徴

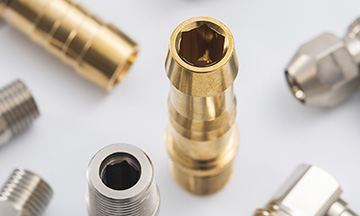

特徴1内側径6角加工

アイ.フィールド独自の特殊加工による「内側径6角加工」のニップル・ジョイントプラグ「ニプラ」は6角レンチで簡単に取付け・取外しが出来ます。

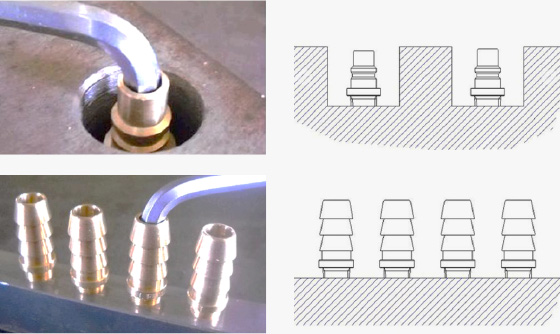

狭小域はもちろん奥行きのある狭い空間や埋め込みを想定した場所でもご利用いただけるほか、狭い間隔で複数の製品を並列に設置することも可能です。

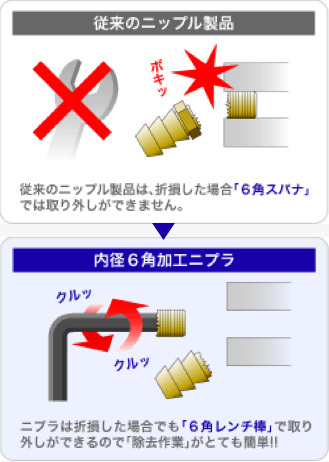

また、内側径6角加工の「ニプラ」なら、万が一の折損でも容易に折損部分の除去が行えます。内径が六角形状になっているため、ネジを残して折れてしまった製品でも簡単に六角レンチで除去できます。

従来のニップル製品は、折損した場合「6角スパナ」では取り外しができません。 ニプラは折損した場合でも「6角レンチ棒」で取り外しができるので「除去作業」がとても簡単!!

特徴2外径寸法を小さく、又全長も短く設計

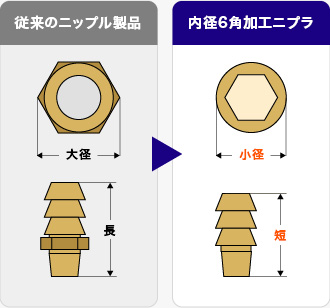

外側に六角形状が必要ないことから小さく設計できます。
従来の製品と比較して外径で約15%・全長で約10%(約30mmの品を対象)短く設計でき、設置場所や金型材料を節約することが可能です。

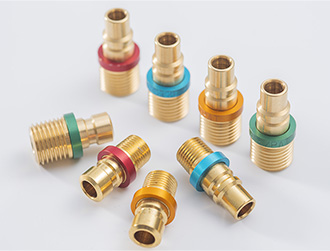

特徴3カラーリングで色分け。流路IN/OUTの区別がしやすい

カラーリングを取り付けたニップルをご利用いただくことで、IN/OUTの区別や流体・経路の管理を簡単に行えます。取り付け間違いの低減に役立つほか、カラーリングが金属製のため耐久性に優れます。

商品紹介

製品名 カラーリング PT(R) L 六角レンチ 被削材
511P なし・赤・青・黄 1/8 23 5 黄銅C3604Lcd
521P なし・赤・青・黄 1/4 25 5 黄銅C3604Lcd
531P なし・赤・青・黄 3/8 33 5 黄銅C3604Lcd

カラーリング材質:アルミ

製品名 カラーリング PT(R) L 六角レンチ 被削材
611H なし・赤・青・黄 1/8 32 6 黄銅C3604Lcd
621H なし・赤・青・黄 1/4 34 6 黄銅C3604Lcd
631H なし・赤・青・黄 3/8 38 6 黄銅C3604Lcd
611H(SUS) なし・赤・青・黄 1/8 32 6 ステンレスSUS303
621H(SUS) なし・赤・青・黄 1/4 34 6 ステンレスSUS303

カラーリング材質:アルミ

製品名 PT(R) L 六角レンチ 被削材
511NL 1/8 40-200 5 黄銅C3604Lcd
521NL 1/4 40-200 5 黄銅C3604Lcd
